产品介绍:

UQC-C16磁翻板液位计对照表:用静压测量原理:当液位变送器投入到被测液体中某一深度时,传感器迎液面受到的压力公式为:Ρ = ρ .g.H + Po式中:P :变送器迎液面所受压力ρ:被测液体密度g :当地重力加速度Po :...


  • 价格: 4000.00
  • 物品单位:
  • 品牌: 康缆电气
  • 产地: 中国 安徽

产品详细说明

规格 UQC-C16
适用范围 磁翻板液位计

UQC-C16磁翻板液位计对照表:用静压测量原理:当液位变送器投入到被测液体中某一深度时,传感器迎液面受到的压力公式为:Ρ = ρ .g.H + Po式中:P :变送器迎液面所受压力ρ:被测液体密度g :当地重力加速度Po :液面上大气压H :变送器投入液体的深度同时,通过导气不锈钢将液体的压力引入到传感器的正压腔,再将液面上的大气压 Po 与传感器的负压腔相连,以抵消传感器背面的 Po ,使传感器测得压力为:ρ .g.H ,显然 , 通过测取压力 P ,可以得到液位深度。

UQC-C16磁翻板液位计用静压测量原理:当液位变送器投入到被测液体中某一深度时,传感器迎液面受到的压力公式为:Ρ = ρ .g.H + Po式中:P :变送器迎液面所受压力ρ:被测液体密度g :当地重力加速度Po :液面上大气压H :变送器投入液体的深度同时,通过导气不锈钢将液体的压力引入到传感器的正压腔,再将液面上的大气压 Po 与传感器的负压腔相连,以抵消传感器背面的 Po ,使传感器测得压力为:ρ .g.H ,显然 , 通过测取压力 P ,可以得到液位深度。

投入式液位计(静压液位计/液位变送器/液位传感器/水位传感器)是一种测量液位的压力传感器.静压投入式液位变送器(液位计)是基于所测液体静压与该液体的高度成比例的原理,采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器,将静压转换为电信号,再经过温度补偿和线性修正,转化成标准电信号(一般为4~20mA/1~5VDC)。特点:灵敏度高,响应时间≤1ms。精度等级高,可达0.1级。全不锈钢密封结构,IP68防水。聚氨酯导气电缆,耐高温、耐腐蚀。体积小巧,便于安装、投放。技术参数:量程:0~5,10,15,20,25,30m或定制精度等级:0.1%FS;0.5%FS(可选)稳定性能:±0.05%FS/年;±0.1%FS/年过载能力:150%FS零点温度系数:±0.01%FS/℃满度温度系数:±0.02%FS/℃防护等级:IP68输出信号:RS485、4-20mA(可选)供电电源:9V~36V DC环境温度:-10℃~80℃存储温度:-40℃~85℃结构材料:外壳:不锈钢1Cr18Ni9Ti 密封圈:氟橡胶膜片:不锈钢316L 电缆:φ7.2mm聚氨酯专用电缆投入式液位计在地下水监测中的应用投入式液位计在地下水监测中的应用静压投入式液位变送器(液位计)适用于石油化工、冶金、电力、、供排水、环保等系统和行业的各种介质的液位测量精巧的结构,简单的调校和灵活的安装方式为用户轻松地使用提供了方便。4~20mA、 0~5v、 0~10mA等标准信号输出方式由用户根据需要任选。

液位计正确选型才能保证液位计更好的使用。选用什么种类的液位计应根据被测流体介质的物理性质和化学性质来决定?使液位计的通径、流量范围、衬里材料、电极材料和输出电流等?都能适应被测流体的性质和流量测量的要求。精度等级和功能根据测量要求和使用场合选择仪表精 度等级,做到经济合算。比如用于贸易结算、产品交接和能源计量的场合,应该选择精度等级高些,如1.0级、0.5级,或者更高等级; 用于过程控制的场合,根据控制要求选择不 同精度等级;有些仅仅是检测一下过程流量,无需做精确控制和计量的场合,可以选择精度等级稍低的,如1.5级、2.5级,甚至 4.0级,这时可以选用价格低廉的插入式液位计。

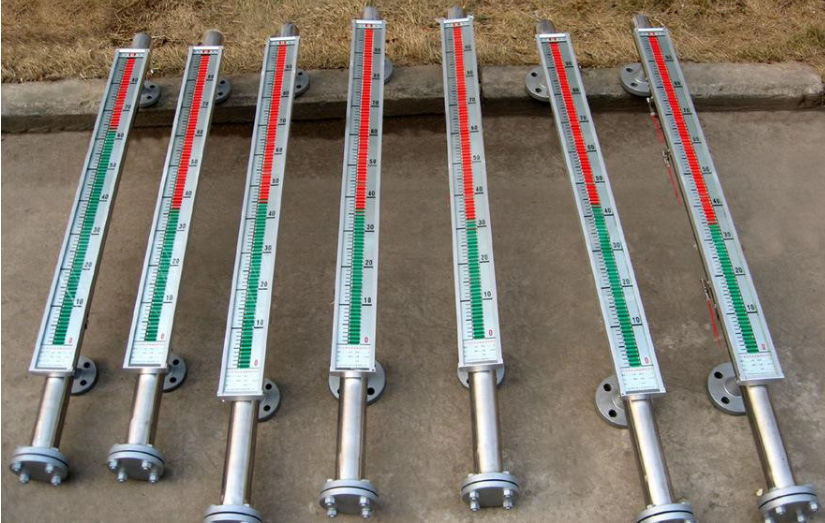

UQC-C16磁翻板液位计对照表

磁翻板UHZ-45高温高压磁翻板液位计是我公司为拓宽UHZ系列磁翻板液位计的使用范围,更广泛地满足电力、供热、供气等行业的要求,采用独特的散热方式,有效地控制了介仪表的工作温度,避免了磁性元件在高温条件下退磁,确保仪表工作可靠,可测量高温450℃,高压25MPa,在国内同行业中处于*地位。该液位计适用于高温高压液体容器的液位、界位的测量和控制。

也可以配合磁性控制开关或接近开关等使用,对液位报警或对进液出液设备进行控制。技术参数测量范围:200…….~15000㎜(超过6000mm的或运输条件不允许超过长度的液位计可采购分段制造)

显示精度:±10mm;工作压力:6.3、10.0、16.0、25.0MPa;介质温度:-20℃~450℃;介质密度:≥.0.5g/cm3;介质密度差:≥.0.15g/cm3(测量界位)介质粘度:≤0.4Pa·S;过程连接:DN20/25 PN1.0 (执行标准HG20592~20635-97),如需其它标准可按客户要求制造。

接液材质:316SS、316L等等(按介质化学性质及使用温度压力选择);浮子材质:316SS、316L、钛等。

磁致伸缩液位计由电子仓内电子电路产生一起始脉冲,此起始脉冲在波导丝中传输时,同时产生了一沿波导丝方向前进的旋转磁场,当这个磁场与磁环或浮球中的*磁场相遇时,产生磁致伸缩效应,使波导丝发生扭动,这一扭动被安装在电子仓内的拾能机构所感知并转换成相应的电流脉冲,通过电子电路计算出两个脉冲之间的时间差,即可精确测出被测的位移和液位。
