产品介绍:

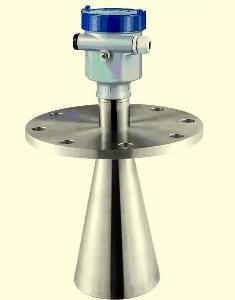

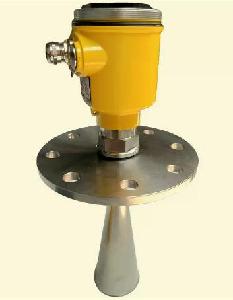

KLYHLWJ-8005K雷达液位计,高频雷达物位计介绍应用:固、液体常温常压容器测量范围:70m防爆认证:ExiaIIC T6 Ga/ Exd ia IIC T6 Gb频率:26GHz天线:喇叭口测量KLYHLWJ-8005K雷达液位计天线接收反射的微波脉冲并将...


  • 价格: 4000
  • 物品单位:
  • 品牌: 康缆电气
  • 产地: 中国 安徽

产品详细说明

规格 KLYHLWJ-8005K
适用范围 雷达液位计
是否进口

KLYHLWJ-8005K雷达液位计,高频雷达物位计介绍应用:固、液体常温常压容器

测量范围:70m

防爆认证:ExiaIIC T6 Ga/ Exd ia IIC T6 Gb

频率:26GHz

天线:喇叭口测量

KLYHLWJ-8005K雷达液位计天线接收反射的微波脉冲并将其传输给电子线路,微处理器对此信号进行处理,识别出微脉冲在物料表面所产生的回波。

正确的回波信号识别由脉冲软件完成,精度可达到毫米级。

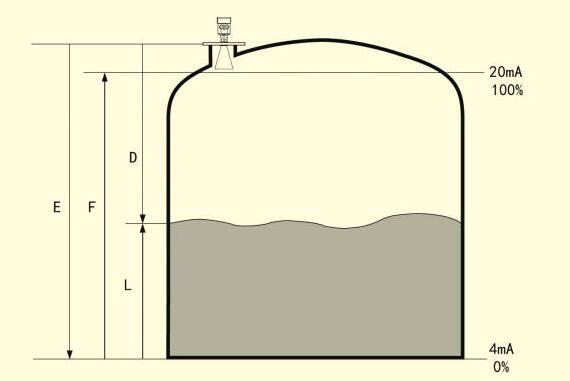

距离物料表面的距离D与脉冲的时间行程T成正比:D=C×T/2    其中C为光速

因空罐的距离E已知,则物位L为:L=E-D

通过输入空罐高度E(=零点),满罐高度F(=满量程)及一些应用参数来设定,应用参数将自动使仪表适应测量环境。对应于4~20mA输出



KLYHLWJ-8005K雷达液位计应用:固、液体  常温常压容器

测量范围:70m

防爆认证:Exia IIC T6 Ga/ Exd ia IIC T6 Gb

频    率:26GHz

天    线:喇叭口

测量精度:±10mm

过程温度:(-40~80)℃(-40~120)℃---定制

(-40~250)℃---定制

过程压力:常压(-0.1~4)MPa (-0.1~40)MPa

信号输出:(4~20)mA/HART

现场显示:可选

电    源:两线制(DC24V)

外    壳:重型 铸铝

过程连接:螺纹/法兰(选配)

KLYHLWJ-8005K雷达液位计传感器是先进的雷达式物位测量仪表,测量距离最大30米,可以用于存储罐、中间缓冲罐或过程容器的物位测量,输出4~20mA模拟信号。

通过天线系统发射并接收能量很低的极短的微波脉冲。

雷达波以光速运行。

运行时间可以通过电子部件被转换成物位信号。

一种特殊的时间延伸方法可以确保极短时间内稳定的测量。即使工况比较复杂的情况下,存在虚假回波,用的是微处理技术和调试软件也可以准确的分析出物位的回波。
