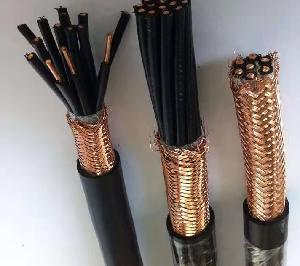

ZC-KVVP22-8*1.5控制屏蔽电缆

ZC-KVVP22-8*1.5控制屏蔽电缆使用特性

1）额定电压：U0/U为450/750V。
2）导体线芯长期工作温度为70℃、90℃、105℃三种，电缆敷设温度不低0℃。
3）电缆的推荐允许弯曲半径如下：无铠装电缆，应不低于电缆外径的6倍；铠或铜带屏蔽电缆，应不低于电缆外径的12倍；软电缆，不低于电缆外径的6倍。

控制电缆产品说明

执行标准：GB 9330-2020。阻燃电缆还应符合IEC332-3标准的技术条件。

ZC-KVVP22-8*1.5控制屏蔽电缆说明??

1、工频额定电压Uo/U为450/750V。 ??

2、电缆导体的允许长期最高工作温度为70℃。 ??

3、电缆敷设时环境温度应不低于0℃，若环境温低于0℃时，应对电缆进行预热。 ??

4、电缆的推荐允许弯曲半径如下： ??

5、无铠装电缆，应不低于电缆外径的6倍； ??

6、铠装或铜带屏蔽电缆，应不低于电缆外径的12倍； ??

7、屏蔽软电缆，应不低于电缆外径的6倍。

8. 耐火：NH 、钢带铠装：22、钢丝铠装：32

9. 阻燃等级：ZA（A类阻燃）、ZB（B类阻燃）、ZC（C类阻燃）、ZR（阻燃）

10. 屏蔽可选用：P铜丝、P1镀锡、P2铜带、P3铝箔

11. 导体如为软结构加R

KVV22 铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装电缆 450/750 2-37 0.75-10 敷设在室内，电缆沟、管道直埋等能承受较大机械外力的固定场合
KVVP22铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装屏蔽控制电缆 450/750 2-37 0.75-10 敷设在室内，电缆沟、管道等要求抗干扰的固定场合
KVVR22 铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制软电缆 450/750 2-37 0.75-10 敷设在室内，有移动要求的场合
KVVRP22 铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装编织控制软电缆 450/750 2-37 0.75-10 敷设在室内，有移动要求的场合
KVVP2-22铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装铜带屏蔽控制电缆 450/750 2-37 0.75-10 敷设在室内，电缆沟、管道等要求抗干扰的固定场合
KVVP3-22铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装铝塑复合带屏蔽控制电缆 450/750 2-37 0.75-10 敷设在室内，电缆沟、管道等要求抗干扰的固定场合
KVVRP2-22铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装铜带屏蔽控制软电缆 450/750 2-37 0.75-10 敷设在室内，电缆沟、管道等要求抗干扰的固定场合

关键词：ZC-KVVP22-8*1.5控制屏蔽电缆
